Kapesní tabulky pro technickou praxi - Všeobecně 2017

Die Annotation des Normtextes:

7. aktualizované vydání - 2017

• Formát 120 x 170 mm, rozsah 486 stran.
• Tabulky jsou výběrem z více než 100 tuzemských norem.
• Platnost norem je prověřena k 31.8.2017.

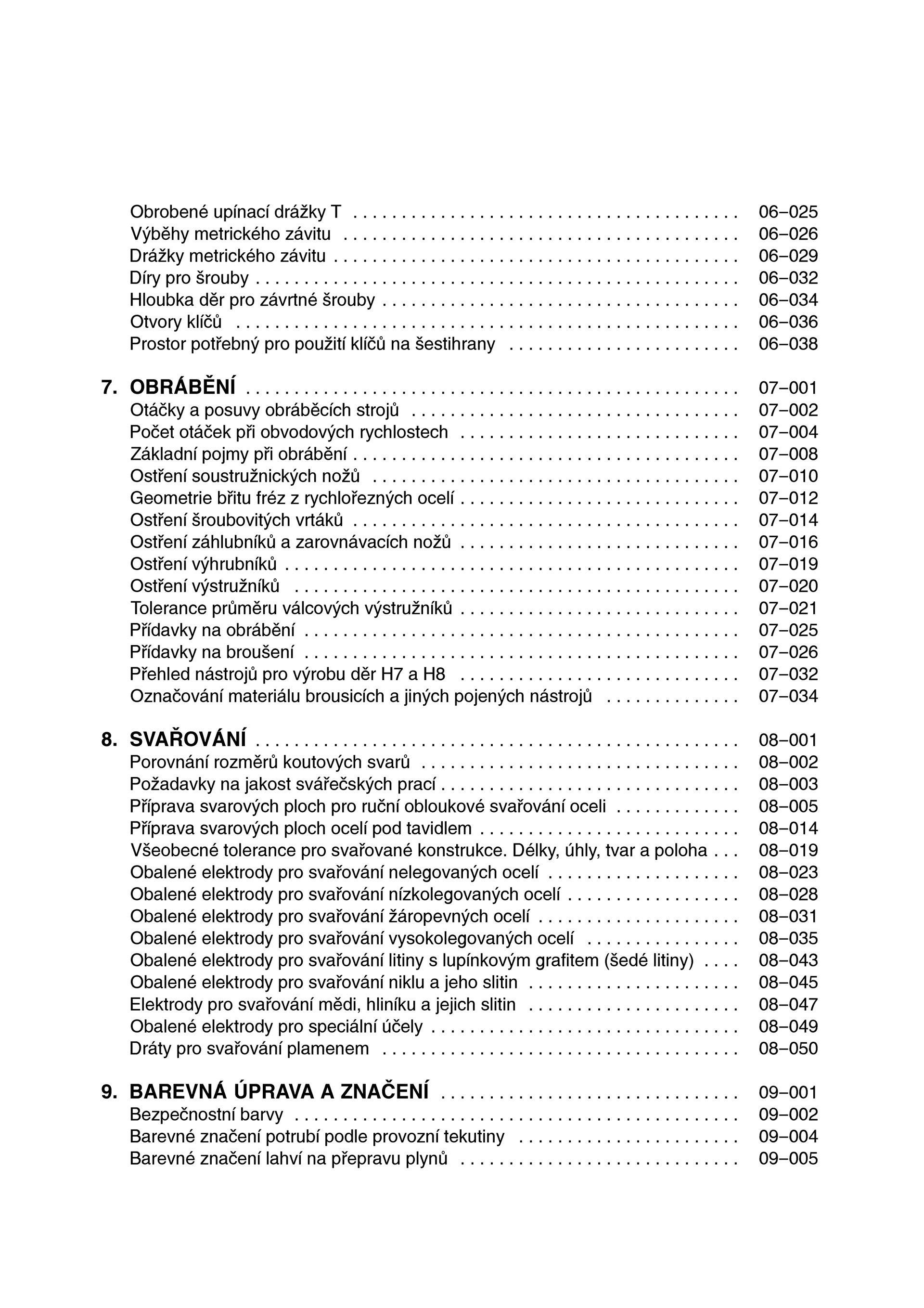

Kapesní tabulky jsou rozděleny do několika kapitol, které se zabývají základními oblastmi strojírenské praxe jako např. zobrazování na výkresech, lícování, strukturou (drsností) povrchu, závity (rozměry, lícování, označování), konstrukčními prvky (rýhování, vroubkování, středicí důlky, zápichy, zahloubení pro šrouby, výběhy závitů, díry pro šrouby, otvory klíčů atd.), obráběním (ostření nástrojů, přídavky na obrábění atd.), svařováním (požadavky na jakost, tvary a rozměry svarových ploch, tolerance, elektrody, dráty, pájky atd.), barevnými úpravami a značením (tlakových nádob, potrubí), manipulací s materiálem.

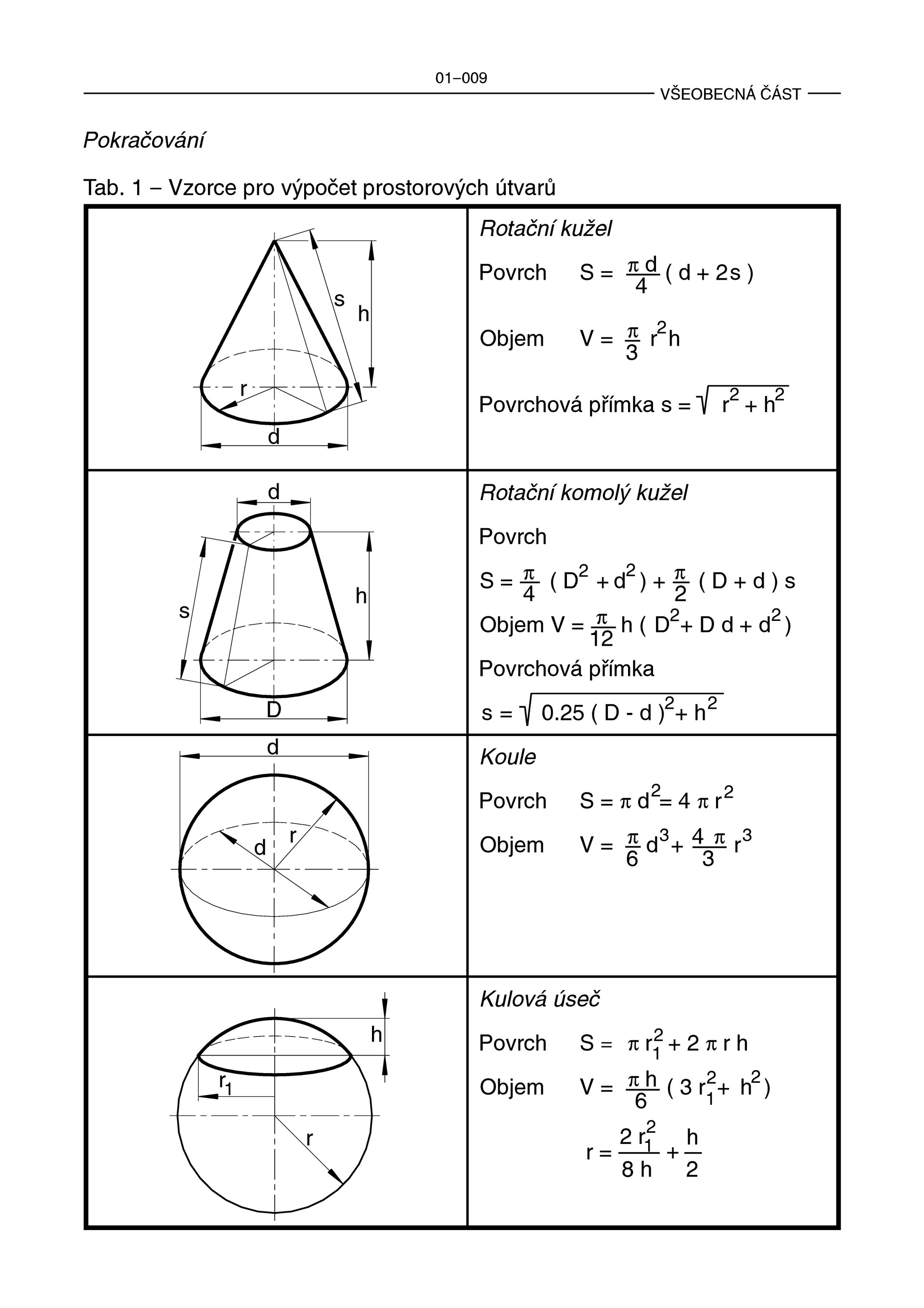

Kniha obsahuje také základní vzorce pro výpočet rovinných i prostorových útvarů, mocniny, odmocniny, obvody a obsahy kruhů, hodnoty funkcí úhlů, zákonné měřící jednotky, převody stupňů na radiány, převody mm na palce a naopak, převody zlomků palce na mm, kuželovitosti atd.

Tématický obsah:

• Všeobecná část - Matematické vzorce a hodnoty funkcí úhlů apod. opsané kružnice, kuželovitosti, souřadnice středů děr, hustoty látek.

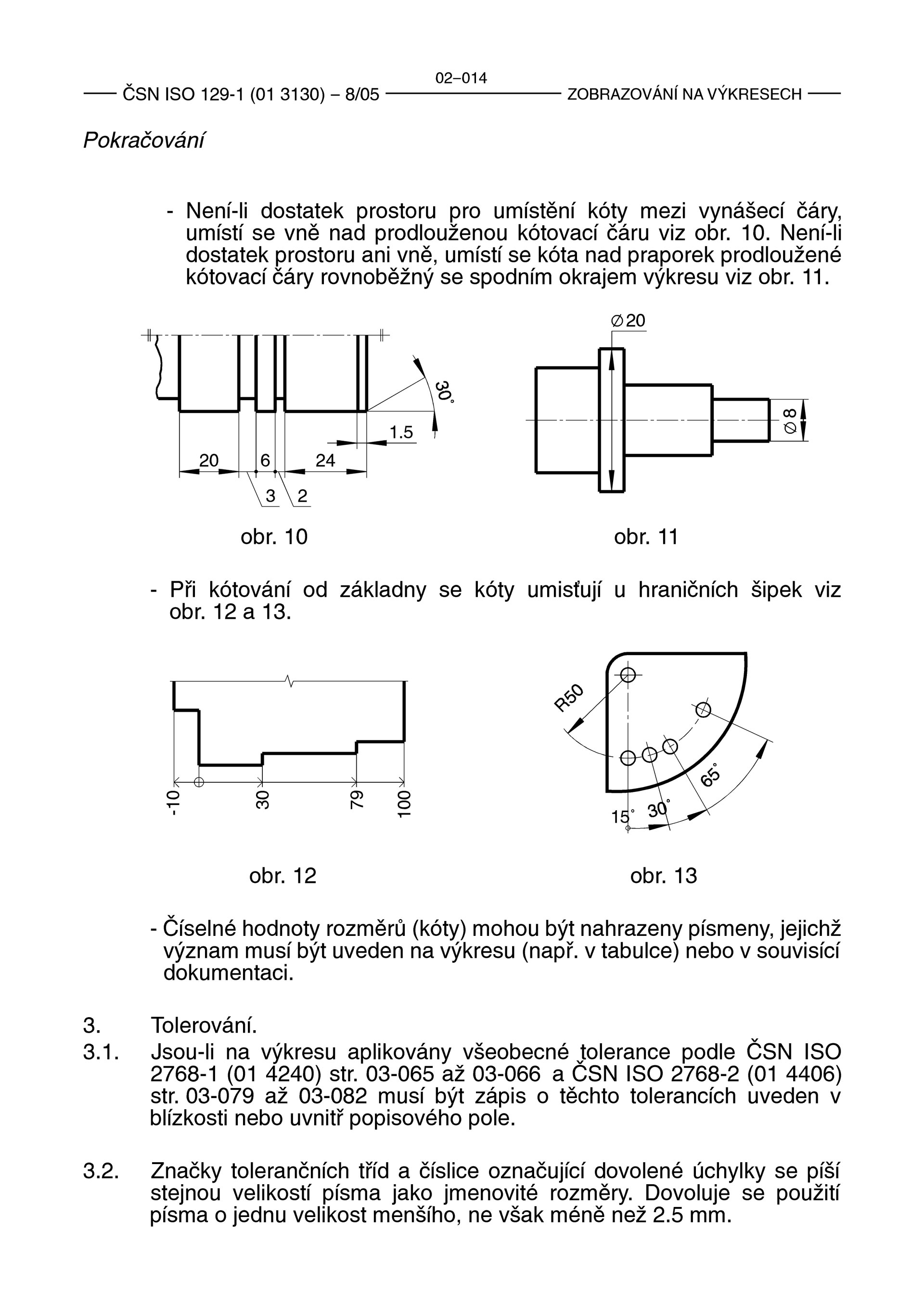

• Zobrazování na výkresech - Základní pravidla, kótování, zjednodušené zobrazování, označování svarů, zobrazování pružin, zápichů a jiných konstrukčních prvků.

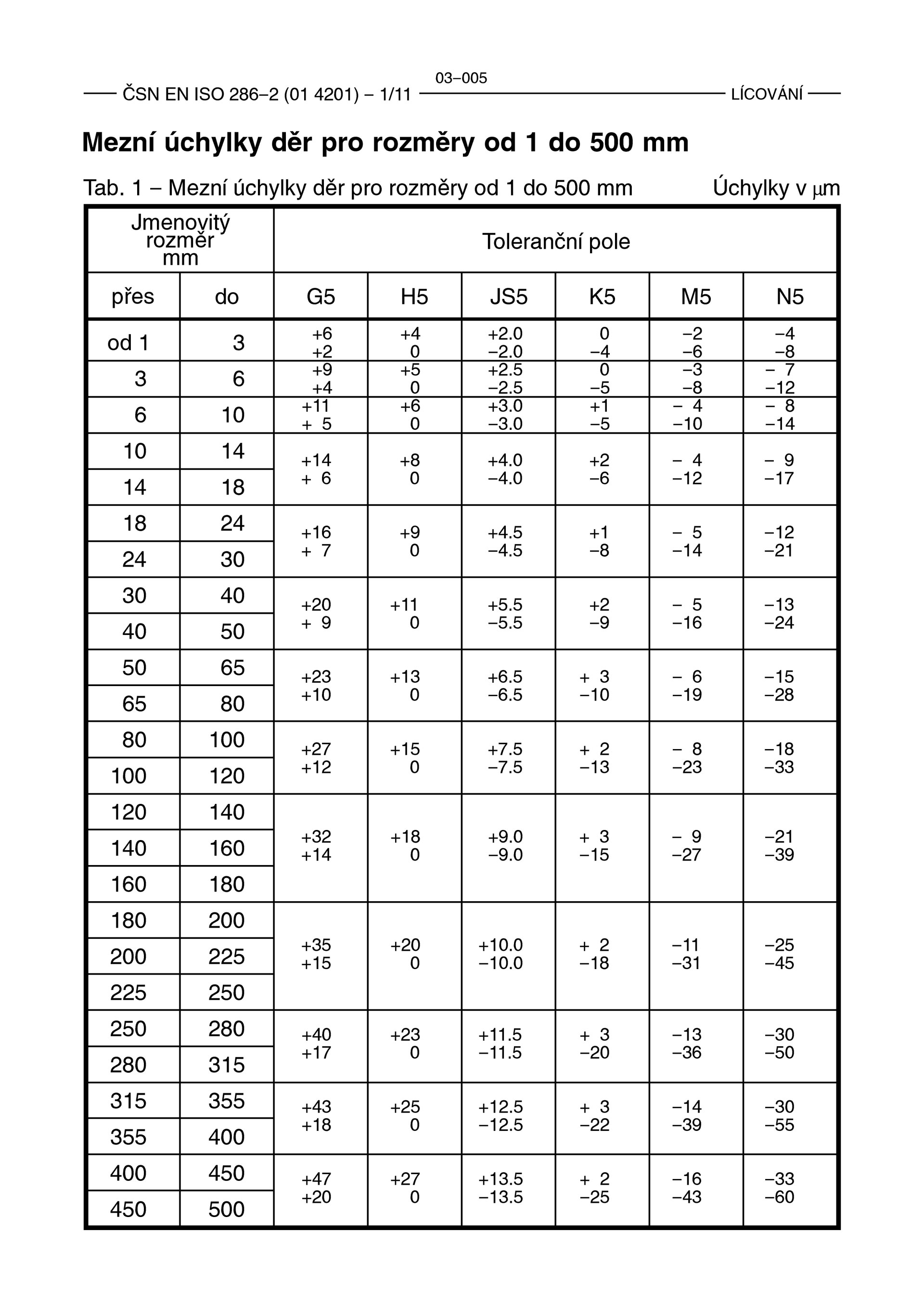

• Lícování – Tolerance hřídelů a děr, tolerance úhlů, geometrické tolerance, nepředepsané mezní úchylky délkových a úhlových rozměrů, mezní úchylky pálených a stříhaných plechů, tolerance a lícování závitů.

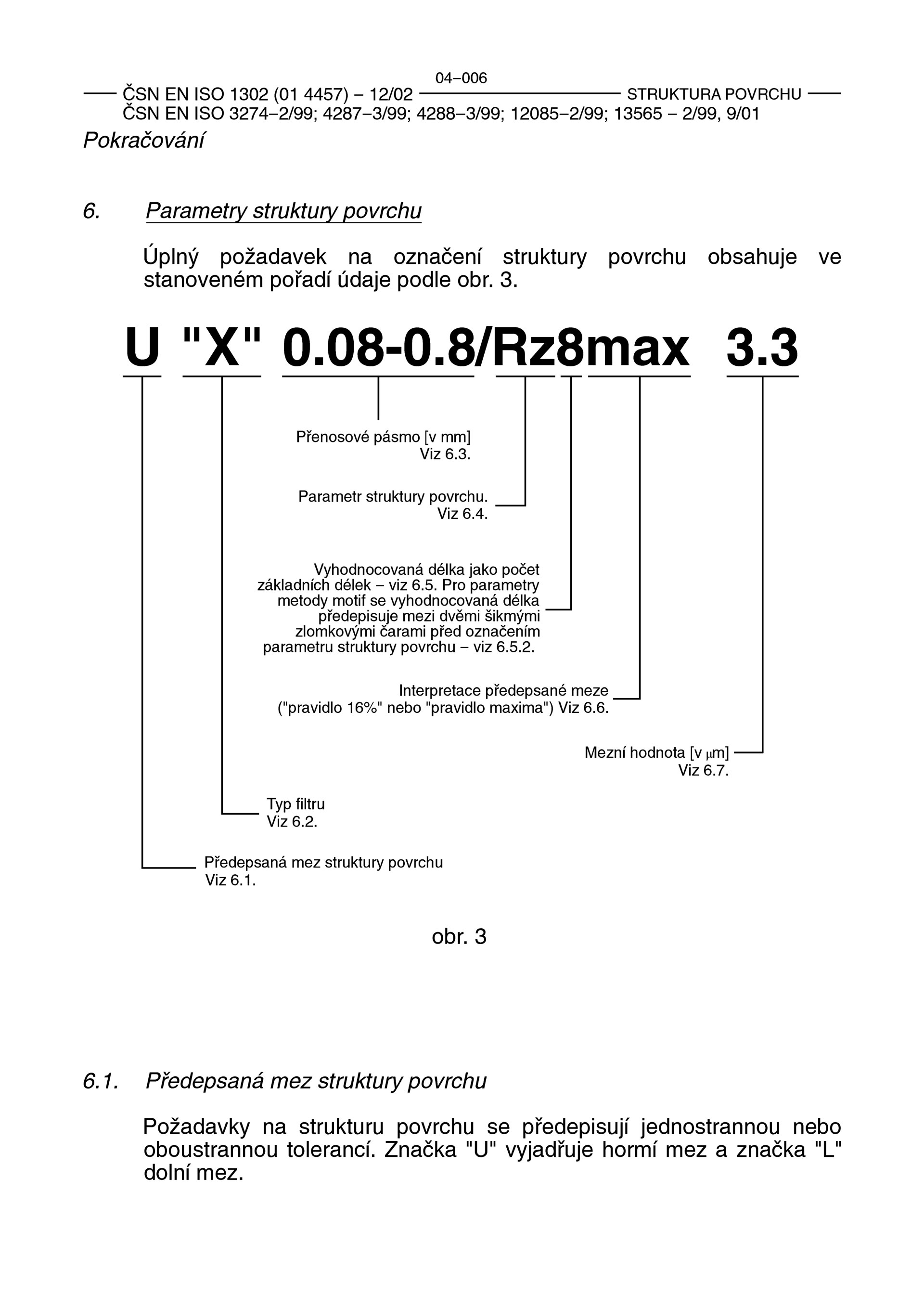

• Struktura a drsnost povrchu - Označování, jakost povrchu zaškrabaných ploch, vztah drsnosti povrchu a stupňů přesnosti, drsnost povrchu dosažitelná při obrábění, porovnání hodnot drsnosti povrchu.
• Závity - Přehled, označování, rozměry, měření přes drátky, průměry vrtáků pro závity matic.
• Rozměry konstrukčních prvků - Rýhování, středicí důlky, zápichy, zahloubení pro šrouby a matice, opěrné plochy pro šrouby, drážky T, výběhy a drážky závitů, díry pro šrouby, otvory klíčů, prostor potřebný pro použití klíčů na šestihrany.
• Obrábění - Základní pojmy, ostření soustružnických nožů, šroubových vrtáků, záhlubníků a zarovnávacích nožů, výhrubníků, výstružníků, přídavky na obrábění i na broušení, přehled nástrojů, označování materiálu brousicích a rozbrušovacích kotoučů.

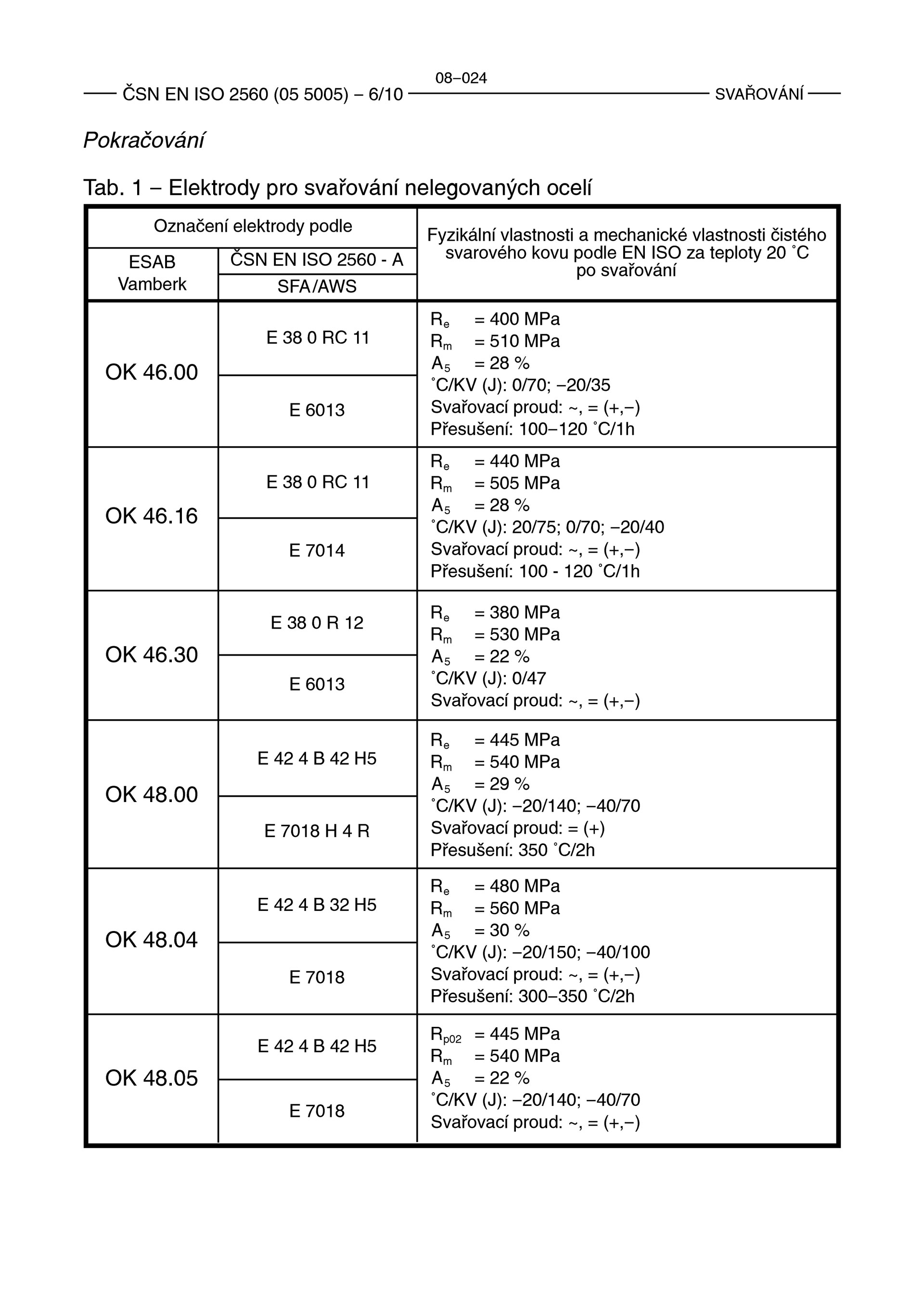

• Svařování - Označování svarů, tvary svarových ploch, mezní úchylky svarků, druhy, označování a použití elektrod a drátů.

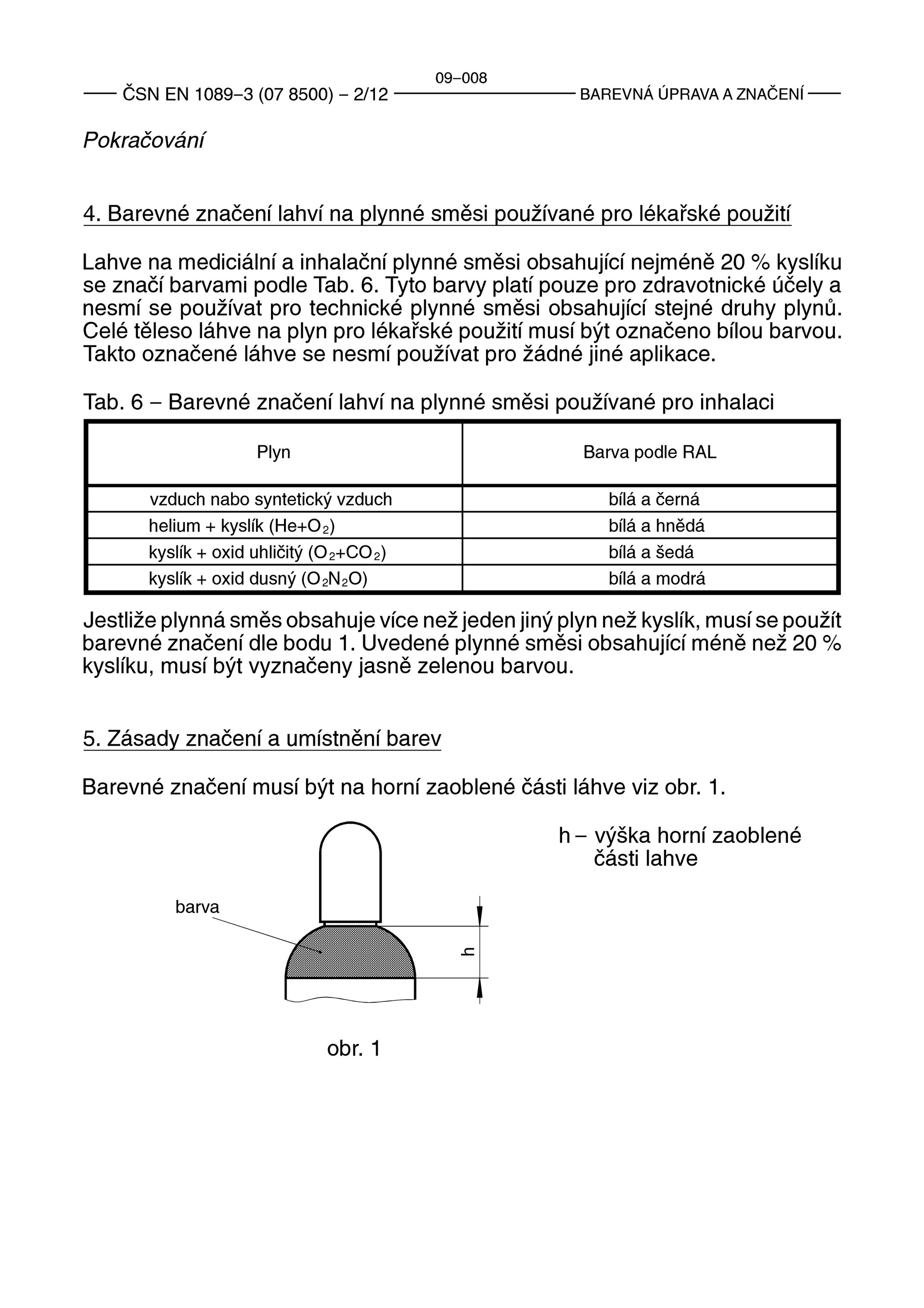

• Barevná úprava a označení – Bezpečnostní barvy, barevné značení potrubí a tlakových nádob k dopravě plynů.

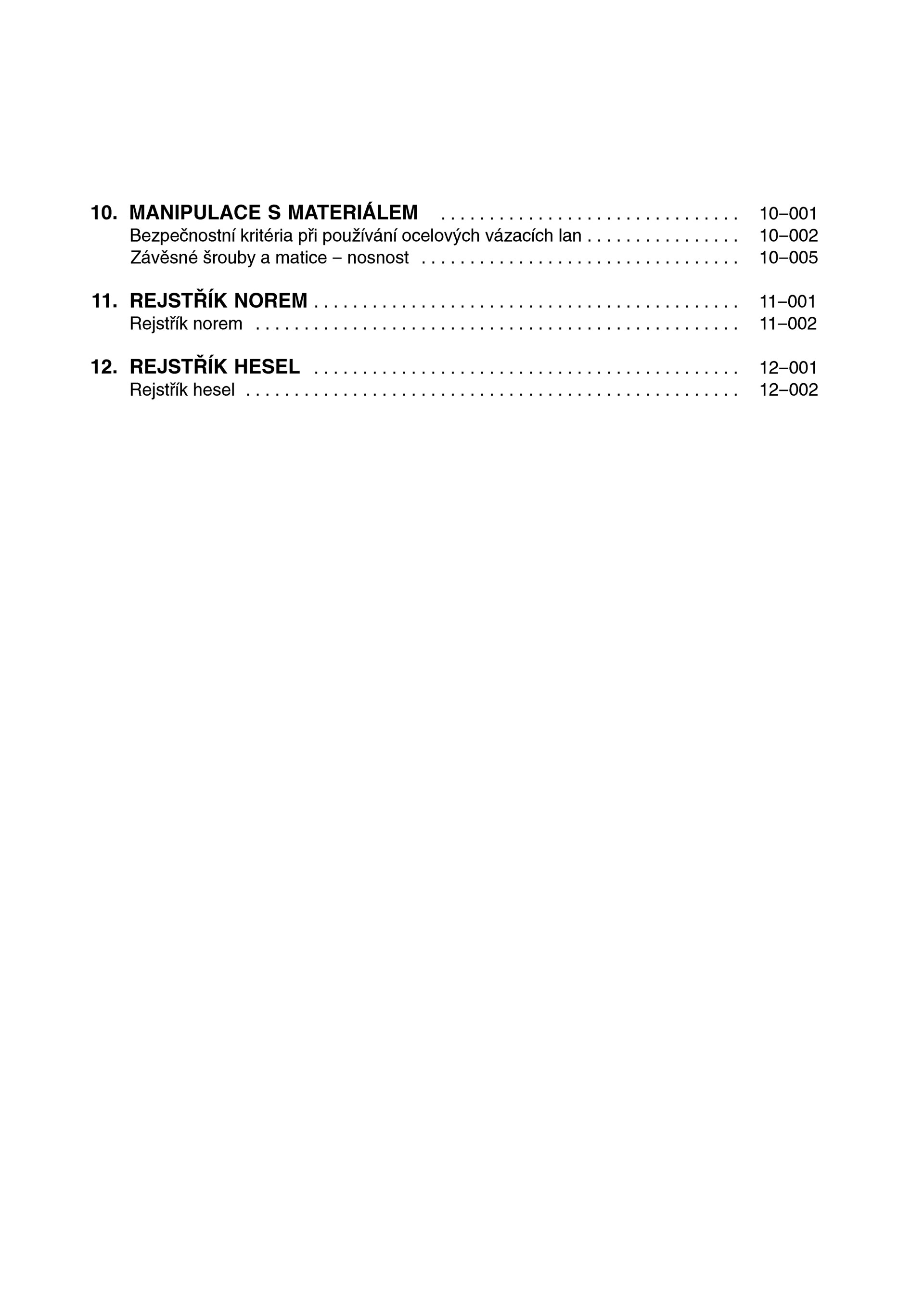

• Manipulace s materiálem – Bezpečnostní kritéria při používání ocelových vázacích lan, nosnosti závěsných šroubů a matic.
